專業折床- 伺服油壓 (經典款)-TCH 系列-台勵福集團

Name: 數控高精度折彎機
Brand: 台勵福鈑金設備
SKU: tch-series

產品特性

TAILIFT標準CT15控制器系統
Hoerbiger伺服液壓控制同步系統
兩側同步位置回授，線性光柵尺
後擋料配備高性能伺服馬達和高強度滾珠螺桿

標準配備X、R軸，電動兩檔指，X R Z 軸全部為雙直線導軌、滾珠螺桿傳動、伺服驅動密封防塵、自動潤滑。

擋塊可以透過自動電力定位到所需位置（自動移動定位為選配）

上刀具快速夾爪機構，安裝簡單穩定，防止上刀具掉落夾緊精度高，快速取下和夾緊，大幅減少了刀具安裝設置時間。

折彎過程中進行更精確的修正線性光柵尺定位監控任一側以實現高位置精度，定位精度為0.005mm!! 以最快的速度回饋給控制伺服閥。

採用數位編碼器直接控制，直接控制工作台擋塊高度，避免不必要的空行程。大大提高生產效率。

可移動的前擋料架有助於容納大尺寸和厚度的工件，可減少操作人員的工作負擔。

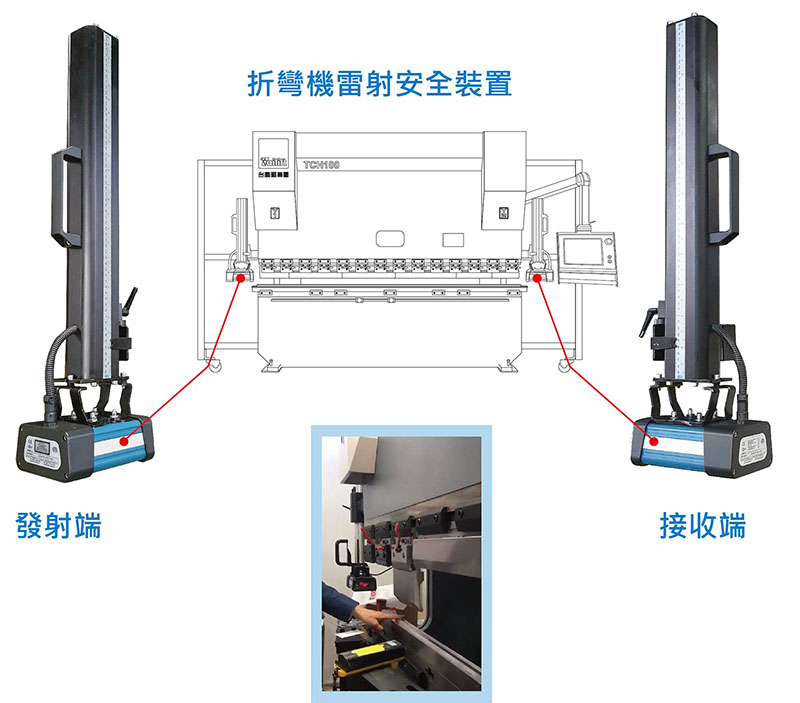

雷射安全裝置
雷射安全裝置可保護折彎機操作員免受機器移動部分和固定部分之間擠壓的危險。雷射安全裝置安裝在機器的移動部件上，保護區會隨部件移動。當偵測到障礙物（例如操作人員的手指）時，會立即偵測到並且可以停止機器。

規格表

項目		單位	TCH50 1.6M	TCH70 2M	TCH70 2.5M	TCH100 2.5M	TCH100 3.2M
加壓噸數		kN	500	700	700	1000	1000
可折板寬		mm	1600	2000	2500	2500	3200
立柱間距		mm	1230	1700	2100	2100	2700
喉口深度		mm	260	320	320	320	320
滑塊行程		mm	200	200	200	250	250
滑塊最大開啟高度		mm	495	495	495	545	545
工作台高度		mm	595	595	595	645	645
主電機功率		kw	7.5	11	11	15	15
油箱容量		L	190	230	280	380	380
X軸速度		mm/s	320	320	320	320	320
R軸速度		mm/s	320	320	320	320	320
Y軸快下速度		mm/s	250	250	230	240	240
Y軸慢下速度		mm/s	12	12	12	11	11
Y軸返程速度		mm/s	200	200	200	180	160
外形尺寸	深度 (B)	mm	1700	2250	2780	3010	3710
	寬度 (C)	mm	1480	1580	1580	1670	1670
	高度(A)	mm	2100	2130	2130	2728	2720
機台重量		kg	4000	5300	6100	7800	9100

項目		單位	TCH100 4.1M	TCH160 2.5M	TCH160 3.2M	TCH160 4.1M
加壓噸數		kN	1000	1600	1600	1600
可折板寬		mm	4100	2500	3200	4100
立柱間距		mm	3300	2100	2700	3300
喉口深度		mm	320	400	400	400
滑塊行程		mm	250	250	250	250
滑塊最大開啟高度		mm	545	545	545	545
工作台高度		mm	645	620	620	620
主電機功率		kw	15	18.5	18.5	18.5
油箱容量		L	420	300	330	430
X軸速度		mm/s	320	320	320	320
R軸速度		mm/s	220	200	200	200
Y軸快下速度		mm/s	13	13	13	12
Y軸慢下速度		mm/s	160	180	160	160
Y軸返程速度		mm/s	160	180	160	160
外形尺寸	深度 (B)	mm	4610	3030	3730	4630
	寬度 (C)	mm	1770	1680	1680	1790
	高度(A)	mm	2720	2720	2720	2720
機台重量		kg		8700	10100	12100

項目		單位	TCH160 5.1M	TCH160 6.1M	TCH200 3.2M	TCH200 4.1M
加壓噸數		kN	1600	1600	2000	2000
可折板寬		mm	5100	6100	3200	4100
立柱間距		mm	4600	5600	2700	3600
喉口深度		mm	400	400	400	400
滑塊行程		mm	250	250	250	250
滑塊最大開啟高度		mm	545	545	545	545
工作台高度		mm	620	620	620	620
主電機功率		kw	18.5	18.5	22	22
油箱容量		L	430	430	380	420
X軸速度		mm/s	320	320	320	320
R軸速度		mm/s	160	150	180	160
Y軸快下速度		mm/s	12	12	13	13
Y軸慢下速度		mm/s	120	110	160	150
Y軸返程速度		mm/s	5630	6630	3730	4630
外形尺寸	深度 (B)	mm	5630	6630	3730	4630
	寬度 (C)	mm	1800	1800	1680	1790
	高度(A)	mm	2960	3160	2720	2720
機台重量		kg	17000	20000	10500	14100

項目		單位	TCH250 2.5M	TCH250 3.2M	TCH250 4.1M	TCH250 5.1M
加壓噸數		kN	2500	2500	2500	2500
可折板寬		mm	2500	3200	4100	5100
立柱間距		mm	2100	2700	3300	4600
喉口深度		mm	400	400	400	400
滑塊行程		mm	250	250	250	250
滑塊最大開啟高度		mm	545	545	545	545
工作台高度		mm	645	645	645	645
主電機功率		kw	37	37	37	37
油箱容量		L	320	400	430	430
X軸速度		mm/s	320	320	320	320
R軸速度		mm/s	320	320	320	320
Y軸快下速度		mm/s	150	150	130	120
Y軸慢下速度		mm/s	13	13	12	12
Y軸返程速度		mm/s	160	150	130	100
外形尺寸	深度 (B)	mm	3050	3750	4650	5650
	寬度 (C)	mm	1920	1920	1920	1920
	高度(A)	mm	2975	2975	2975	3125
機台重量		kg	11700	14000	16000	21200

項目		單位	TCH250 6.1M	TCH320 3.2M	TCH320 4.1M	TCH320 5.1M	TCH320 6.1M
加壓噸數		kN	2500	3200	3200	3200	3200
可折板寬		mm	6100	3200	4100	5100	6100
立柱間距		mm	5600	3700	3300	4600	5600
喉口深度		mm	400	400	400	400	400
滑塊行程		mm	250	310	310	310	310
滑塊最大開啟高度		mm	545	600	600	600	600
工作台高度		mm	645	695	695	695	695
主電機功率		kw	37	45	45	45	45
油箱容量		L	460	410	460	460	460
X軸速度		mm/s	320	320	320	320	300
R軸速度		mm/s	320	320	320	320	220
Y軸快下速度		mm/s	120	110	110	100
Y軸慢下速度		mm/s	10	12	12	10	10
Y軸返程速度		mm/s	100	100	100	90	90
外形尺寸	深度 (B)	mm	6650	3930	4830	5830	6830
	寬度 (C)	mm	1920	2110	2110	2150	2150
	高度(A)	mm	3325	3205	3205	3690	3855
機台重量		kg	24600	17700	20300	26100	30400

以上規格如有變更，恕不另行通知
